CO2 lasery jsou lasery, které používají zdroj laserového paprsku CO2 laserovou trubici. CO2 trubice mohou být skleněné nebo kovové. Princip vzniku laserového paprsku je stejný: v úzké komoře je natlakována směs plynů, kterou tvoří mix CO2, Helia, Dusíku a případně jiných plynů. (každý výrobce si přísně hlídá přesné složení). Jelikož hlavní složku tvoří CO2, tak se těmto zdrojům říká, že jsou to CO2 laserové zdroje nebo trubice, protože mají trubicový tvar.
V komoře se stlačeným plynem jsou dvě elektrody: anoda na jednom konci a katoda na druhém. Když na elektrody přivedeme el. napětí, tak se vybudí tok fotonů a vzniká světelné záření. To se zesiluje v plynném prostředí a na konci komory vychází laserový paprsek venku přes polopropustné zrcadlo.

1, Skleněné laserové trubice.

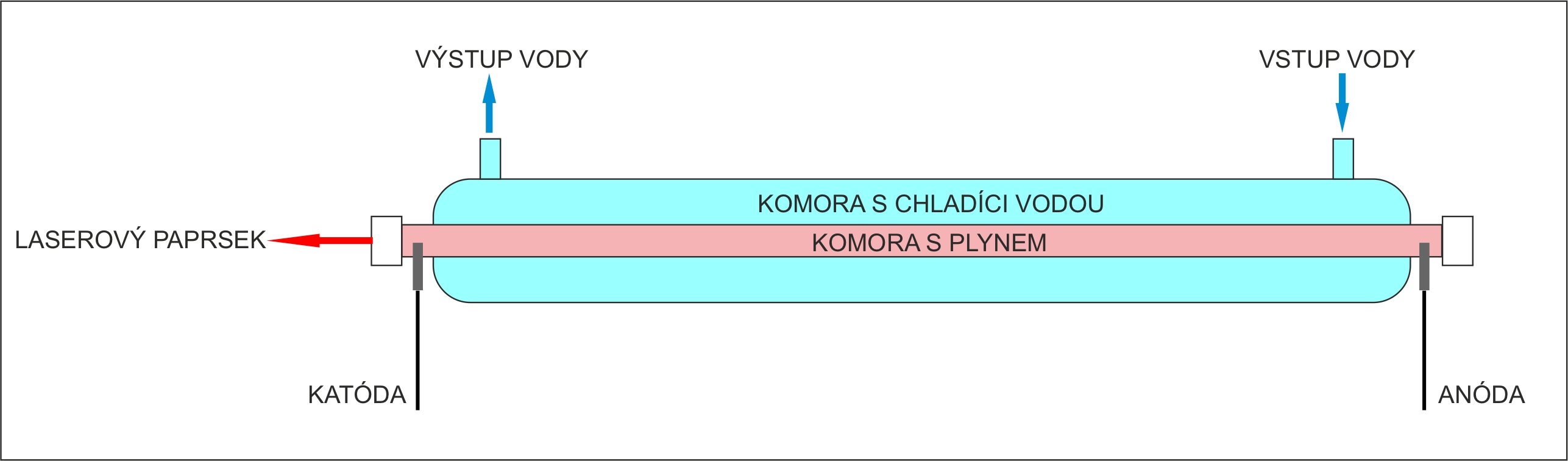

Konstrukce:
Jsou to skleněné baňky, které mají dvě navzájem odelené komory. Ve vnitřní je směs plynů a jsou do ní zataveny elektrody na obou koncích. Druhá komora – vnější, ve které cirkuluje chladící médium, tedy destilovaná voda smíchaná s nemrznoucím roztokem. Při vzniku laserového paprsku se uvolňuje hodně tepla, proto se musí komora s plynem chladit. K tomuto chlazení se používá externí hlídací jednotka, která je venku vedle laserové gravírky, nebo je zabudována přímo do její skříně.

Napájení:
skleněná trubice je napájena vysokým napětím 10 až 20 000 Voltů.

Kvalita laserového paprsku:
laserový paprsek nemá přesný kruhový tvar, proto i kvalita gravírování malých detailů horší. Navíc má skleněná trubice 5 x větší průměr laserového paprsku, než kovová trubice, proto nedokáže gravírovat tak malé detaily. Prohlédněte si srovnávací testy v článku dole.

Životnost:
průměrná životnost skleněné trubice je cca 1000 až 2000 hodin, tedy cca 1 až 2 roky.

Stabilita výkonu:
Výkon může během gravírování kolísat, což se negativně odráží na kvalitě gravírované plochy. Pod 20% výkonu se však nedá vůbec výkon řídit.

Cena:
Jsou poměrně levné, například. 100W trubice stojí 800 až 1000 Eur (20 000 až 25 000 Kč bez DPH)
Cena v přepočtu na životnost vychází na 0,5 až 1,00 Euro (12 až 25 Kč + DPH) na 1 hodinu práce.

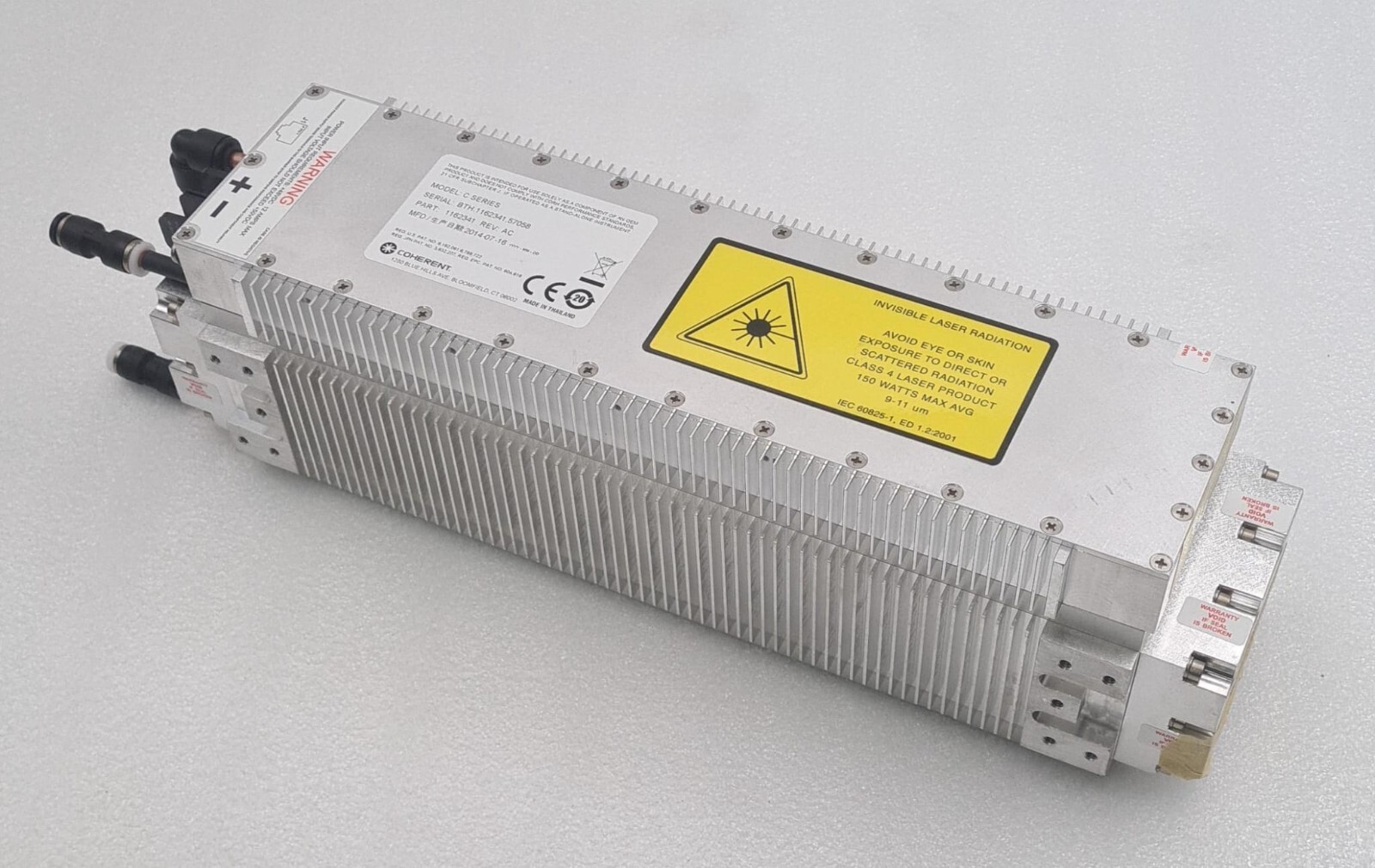

2, RF kovové laserové trubice.

Konstrukce:
Jsou to kovová – hliníková hranatá tělesa, která mají samostané oddělené prostory pro umístění elaktroniky a samostanou část jde je úzká cca 2 mm široká štěrbina, kde je natlakován plyn. Tato střebina má u výkonnějších trubic keramickou vložku. Stěny štěrbiny mají nanesenou orazovou vrstvu, od které se odráží světelný svazek a tím se zesiluje. Tok fotonů zde je vybuzen radiofrekvenšním signálem, proto mají tyto trubice označení RF. Při vzniku laserového paprsku se také uvolňuje teplo, ale mnohem méně, než u skleněné trubice. Proto je těleso vyrobeno z hliníku a má také žebrování pro lepší chlazení. Tyto trubice jsou většinou do výkonu 60W ale vyšších chlazené vzduchem. Nad trubicí jsou umístěny ventilátory, které zajišťují ochlazování.

Napájení:
Trubice jsou napájeny nízkým napětím 30V nebo 48W.

Kvalita laserového paprsku:
laserový paprsek má téměř ideální kruhový tvar, proto je i kvalita gravírování malých detailů velmi dobrá a umí gravírovat v rozlišení až 1200 dpi a vygravírovat čitelné písmo menší než 1 mm. Kovové trubice mají 5 x menší průměr laserového paprsku než skleněné a tak se energie soustřeďuje do menšího bodu. Proto má trubice vyšší účinnost. Díky tomu kovová trubice výkonu např. 40W prořízne stejně hrubý materiál, jako 70W skleněná trubice.

Životnost:
průměrná životnost kovové trubice je cca 10 000 až 20 000 hodin, tedy cca 7 až 10 let. Životnost závisí jak vysokým průměrným výkonem pracujete a kolik hodin denně pracujete.

Stabilita výkonu:
Výkon je velmi stabilní a proto jsou gravírované plochy velmi kvalitní, Výkon lze řídit velmi přesně v krocích po 1% od 0 do 100%. To umožňuje rovnoměrně gravírovat i materilály, které jsou velmi citlivé na teplo.

Cena:
protože jsou to mnohem sofistikovanější a technicky náročnější zařízení, jejich cena je mnohem vyšší než skleněných trubic, které jsou oproti kovovým konstrukčně velmi primitivní. Po spotřebování plynů se ale dají kovové trubice několikrát repasovat. Při repasu se naplní novým plynem a zrepasuje se elektronika.
Repasovaná trubice má životnost min. 80% životnosti nové trubice.
Cena 30W RF kovové trubice se pohybuje kolem cca 3000 až 4000 Kč (75 000 až 100 000 Kč), repas stojí cca 50 000 až 75 000 Kč).

K jakému účelu jsou vhodné lasery se skleněnými a RF kovovými trubicemi?

Naše doporučení jsou:

Lasery se skleněnými trubicemi:
jsou vhodné zejména pro řezání větších detailů než 5 mm a pro občasný gravír, kde není požadována nejvyšší kvalita. Běžně se používají pro řezání textilu, řezání dřeva, překližky, akrylu a pod. Pro gravírování hlavně dřeva.
Nejsou vhodné pro kvalitní gravír jemných detailů, jako je popis reklamních předmětů a pro kvalitní razítkové štočky. Nejsou také vhodné pro gravír skla, protože hrubší laserový paprsek vytváří na skle větší praskliny. Nejsou také vhodné pro kvalitní gravír eloxovaného hliníku a pro teplocitlivé materiály, kde se gravíruje nízkým výkonem.

Lasery s RF kovovými trubicemi:
jsou vhodné všude tam, kde je požadována vysoká gravírovací kvalita – gravír reklamních předmětů, kvalitní razítkové štočky, gravír skla, eloxovaného hliníku, pro gravírování fotografií, gravír a řezání akrylu v nejvyšší kvalitě, gravír a řezání papíru a pod. Dokáží gravírovat a řezat i extra malé detaily.


Srovnávací testy gravírování skleněné a RF kovové trubice:

PŘEKLIŽKA:

ELOXOVANÝ HLINÍK:

AKRYL-PLEXISKLO:

                     SKLENĚNÁ TRUBICE                                    RF KOVOVÁ TRUBICE

2-VRSTVOVÝ PLAST:

- SKLENĚNÁ TRUBICE                                               RF KOVOVÁ TRUBICE

SKLO:
